规佳SATA IP核接口定义说明

版本：v1.8.1

1 版本

版本：1.8.1

修改仿真文件，工程可以直接仿真。

因：上硬件测试前，通过仿真完成大部分功能，上硬件调试后，就未仿真，导致1.8版本无法仿真成功，因有需求，故在此版本更新仿真文件，sataHost未动。

版本：1.8

原版本接收跨时钟域信号后并未接到上层，致使上层问题不断，在该版本中消除该问题。

测试代码添加循环次数。

版本：1.7

新建（文档版本同软件版本）。

2 版本特性

1. SATA3.0 ，暂不支持自适应向下兼容；
2. 仅支持Read DMA Extended(25h)和Write DMA Extended(35h)命令；
3. 暂不支持读取盘信息。
4. SATA协议是半双工，不支持同时读写。

3 全局复位信号

序号	信号名	位宽	I/O	信号说明
1	oobRst	1	I	oob复位，高有效
2	resetu	1	I	用户oob复位，高有效

这俩信号都将复位SATA oob模块，后续版本将删除resetu。

4 GTH部分信号

序号	信号名	位宽	I/O	信号说明
1	clk	1	I	GT发送时钟
2	rst	1	I	GT发送时钟复位，高有效
3	host	1	I	无用
4	phy_ready	1	I	GT准备好，gtwiz_reset_tx_done_out & cplllock_out
5	rxoobreset	1	O	接GTH对应信号。
6	rxcominitdet	1	I
7	rxcomwakedet	1	I
8	rxbyteisaligned	1	I
9	txcomfinish	1	I
10	rxpmareset	1	O
11	rxpmaresetdone	1	I
12	txcomwake	1	O
13	txcominit	1	O
14	txelecidle	1	O
15	tx_data	32	O	发送数据，接GTH对应信号。
16	tx_charisk	4	O	发送数据模式，接GTH对应信号。
17	rxbyterealign_out	1	I	接GTH对应信号。
18	rxclkcorcnt_out	2	I
19	rxelecidle_out	1	I
20	rxrst	1	I	GT接收时钟
21	rxclk	1	I	GT接收时钟复位，高有效
22	rx_data	32	I	接收数据，接GTH对应信号。
23	rx_charisk	4	I	接收数据模式，接GTH对应信号。

5 应用部分信号

序号	信号名	位宽	I/O	信号说明
1	linkup	1	O	SATA盘连接成功。高为连接。
2	sataCmd_tvalid	1	I	Sata命令有效，高电平有效，有效后需保持到tready有效。
3	sataCmd_tready	1	O	Sata命令执行完毕，高电平有效。
4	sataCmd_sectorAddr	48	I	Sata命令的扇区基地址。
5	sataCmd_sectorNum	16	I	Sata命令的扇区数量。
6	sataCmd_type	3	I	Sata命令的模式：sataCmd_type[1]：为高，读硬盘sataCmd_type[2]：为高，写硬盘
7	sataCmd_status	1	O	Sata命令的执行情况，tready有效时有效。1：出错；0：成功。
8	sataRd_tvalid	1	O	读硬盘时，数据返回通路。
9	sataRd_tready	1	I
10	sataRd_tdata	32	O
11	sataRd_tlast	1	O
12	sataWr_tvalid	1	I	写硬盘时，数据通路。
13	sataWr_tready	1	O
14	sataWr_tdata	32	I
15	sataWr_tlast	1	I

6 测试工程

6.1 测试工程

该测试工程使用VIO产生对盘的读写。

6.2 测试工程使用方法

1. 下载bit

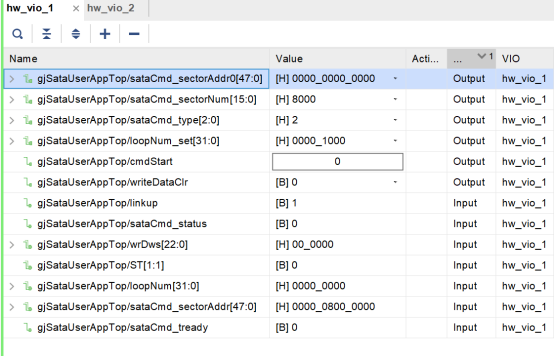

2. 设置读写硬盘的基地址、每次读写的扇区数、读写方式、循环读写多少次，并将cmdStart设置为Active High button。
   • sataCmd_sectorAddr0指示要申请的硬盘基地址，若不更改该地址，写入硬盘地址将顺序递增。
   • sataCmd_sectorNum指示单次命令扇区大小。
   • sataCmd_type指示读写命令，2读，4写。
   • loopNum_set指示重复多少次命令。
   • cmdStart指示开始执行命令。
   • writeDataClr可以对写入数据清零，写入数据为累加数，若不清零，写硬盘的数据将一直累加。
   • Linkup显示与硬盘连接情况。
   • SataCmd_status指示命令完成情况。
   • wrDws指示当前命令剩余双字数量。
   • ST[1]指示当前正在执行命令，如果一直为1，说明命令执行出问题。
   • loopNum指示剩余的重复命令数量。
   • sataCmd_sectorAddr指示当前执行的扇区地址。
   • sataCmd_tready指示单次命令控制器完成。
3. 点击cmdStart执行读写操作。

7 工程仿真

直接执行 Run Simulation。

如需案例更改，则修改顶层文件sataTb.v内容，如在initial块中添加readDisk(48’h0, 16’h0010)。
