一、特征规范
规则1：变量表达必须分离；
对于reg信号，尽可能的放在自己单独的always块中。除非其中变量为一组信号，变化完全一致，否则不可放在同一个always模块之中。
例如图 1代码，不规范代码一眼看不清每个信号逻辑作用，几个信号混在一起，犹如乱麻，逻辑上交织不开，增加调试困难。而分离的代码能够明显将信号逻辑作用显示。阅读方便，若逻辑出错，修改起来，很是方便。
图 1代码示例图
另外例如图 2代码，所有变量行为一致，可以放入一个always块中。
图 2多个变量一个逻辑块示例图
分离原因：
分离编写，每个信号，逻辑清晰。何时赋值、何时变化，一目了然，书写方便，若仿真中，发现错误，定位修改，亦为方便。
当编写某信号时，不必考虑其它信号赋值，只需专一考虑，当前信号逻辑关系，在何种条件下，进行何种变化，或者需要如何变化，其条件是什么。
代码字数少，错误概率下降；代码行数低，滚动翻页查找信号容易。写作速度提升，成功率提升。
这一点非常关键，请按这样书写。
规则2：左条件右赋值
在always块中，尽可能将条件和赋值放在一行，多个条件赋值行，尽量进行列对齐，这就形成左条件右赋值结构，如此表达，文字就如实际电路图一样。如图 1所示。若一行太长，可将赋值换行等，如图 2。
图 3左条件右赋值示例图
若相关EDA工具不允许同行，则信号赋值部分换行后也应尽量往右侧缩进。
规则3：少用begin……end块
如果一个逻辑块中只有一个信号，begin end可以省去了。
原因：减少字数，让逻辑部分凸显；减少行数，减少上下翻动页面的操作，会节省很多时间；行数多了，不容易定位问题。如图 3所示，不规范代码占用11行，而规范代码仅占4行，代码行数大大降低；另外，规范代码，一眼可分辨axis_tvalid信号何时变为1，何时变为0，而不规范代码不易分辨axis_tvalid信号行为；
图 4有无begin…end对比示例图
若相关EDA工具不允许非必要begin end缺失，需要添加，但也尽量少用。
规则4：使用规佳多段状态机；
不得使用一段式状态机，而使用规佳多段式状态机。其特性：
- 继承于3段式状态机；
- 结合规范1就演变为多段式状态机；
- 使用One-Hot编码，方便阅读。ST[IDLE]，就是一个寄存器，不是ST==IDLE的比较组合逻辑，FPGA中大量寄存器资源，ASIC可能存在扣寄存器问题。若寄存器资源紧缺，可通过综合工具设定状态机类型。
模板如下：
图 5规佳状态机示例图
第一段：各个状态定义段。用于定义各个状态。
第二段：状态信号定义段。声明定义状态变量。
第三段：调试信号赋值段。仿真调试时，可将该信号变为ASIC显示，不需要文字对照，即可获知当前何种状态。
第四段：状态信号赋值段。当前状态行为定义，一般不需要改变。
第五段：下一状态转移段。描述状态机转移行为。这一段将状态转移展现十分清晰，故一般写状态时，并不需要再画流程图之类，代码描述就是流程图。
第六段：各个信号赋值段。根据当前状态以及条件，对各个信号进行描述。
不必背诵段数，使用时，复制粘贴，修改状态名，编写状态转移部分，尽量一个模块一个状态机，各模块ST名称不需要改，所有状态机模块，都是使用一个ST。
并不需要，区分摩尔，还是米勒，各个信号，根据状态，以及条件，分别编写，信号赋值，逻辑正确即可。如遇后面，时序不足，在最长路径，则可以将，有些信号，逻辑输出，改为寄存器输出。
状态机犹如树干，各信号犹如华果，写状态机如画树，画好树干添华果。
规则5：使用for generate例化多个模块
当一次调用多个相同模块时，应当使用generate例化多个模块。如此可一段代码例化多个实例，大大减少行数，减少错误。

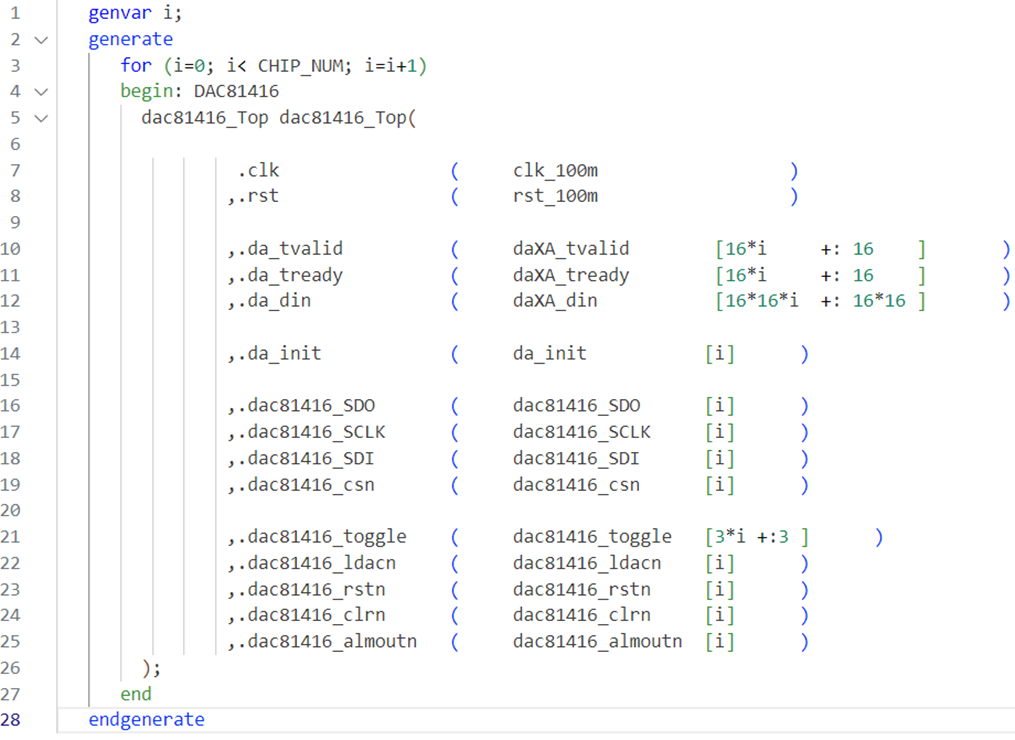

如下图所示，一行代码可生成多个DAC模块的例化，并且可通过传递参数进行更改。一个dac81416有16个DAC，如此例化，可以控制16*CHIP_NUM个DAC。
图 6使用for generate例化多个模块示意图
规则6：使用Axis接口FIFO，或者使用空信号与数据同时有效的FIFO。
不推荐使用标准fifo，因为标准fifo，当empty信号拉低说明有数据时，有效数据不能在rddata信号给出，需要rd读有效后，下一拍有效数据才能在rddata信号给出，来回占用3个周期，使用极为不便。
首选推荐使用axis接口fifo，时序控制容易，甚至多个fifo可以收尾连接。
若不能使用axis接口fifo，使用类似first word passthough模式（Xilinx），show ahead模式（Intel Altera）。
二、命名规范
规则7：信号名与协议规范中名称一致
在有些协议规范中，定义了信号、状态或状态跳转条件名称，请尽量按照协议中名称命名。方便与协议对照，出现问题修改。例如SATA协议、FC协议。
图 7信号名与协议名一致示例图
规则8：多单词信号，使用大小写、或下划线区分。
多个单词组成的一个信号，需要使用大小写或下划线形式区分，例如axisTvalid、axis_tvalid、AxisTvalid、Axis_Tvaild。
规则9：信号名不得加入输入、输出等属性
信号名中不需要加入信号的输入、输出、wire、reg等属性。例如一个名叫cnt的信号，不需要添加cnt_o，cnt_i，cnt_w，cnt_r指明cnt是输入信号？输出信号？wire信号？reg信号？

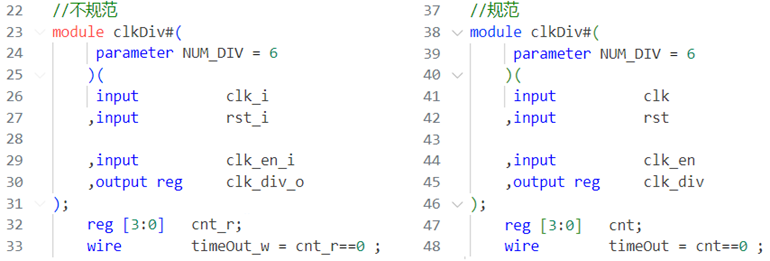

图 8信号名规范示例图
规则10：信号命名要有意义，符合信号实际意义，尽量使用常用字命名
若信号名都是a、b、c、d、temp之类，代码很是难度，维护更加困难，故而信号起名字要起的有意义，尽量符合信号含义本身，如：
Cnt：计数器；
pCnt：packet cnt，数据包计数；
tCnt：time cnt，时间计数；
bCnt：bit cnt，bit计数；
sel、arb：select，arbiter仲裁选择；
二、模块规范
规则11：使用Verilog-2001规范将定义模块
遵循Verilog-2001版规范，一次性在model中声明信号及输入输出类型，不需要全部将信号列入model中，再次声明输入输出类型。
尽量对齐，方便例化使用。将每行的逗号分隔符放在每行的前面，也是不错的选择。
图 9模块定义规范示例图
规则12：信号分组，空行隔开
尽量将不同种类的信号，进行分组，用空行分隔，必要时添加注释。
图 10数据分组示例图
规则13：一个模块一个文件
一个文件中仅包含一个模块。
规则14：文件头部或尾部添加文件说明
文件说明可以添加在文件头部或者尾部。
图 11模块说明示例图
规则15：模块例化时，模块信号名尽量与外部信号名保持一致，文字分开，不可紧凑。
在模块例化时，最好保证信号的信号名与外部信号名一致，方便查找对信号查找。
图 12模块例化信号名示例图
三、表达规范
规则16：尽量使用位运算
例如if( rst ==1 )，可以写成if( rst )；例如：
if( a ==1 && b ==0 && c ==1 )
if( a & ~b & c )
应写成后者，为减少字数，突出电路，突出逻辑。
切记VerilogHDL描述的是心中的电路。
规则17：使用always@*表达敏感信号列表
always@(a or b or c)容易遗漏信号，并带来书写麻烦，建议使用always@*或always@(*)代替。
规则18：组合逻辑用阻塞赋值，寄存器用非阻塞赋值
always@*中的block用“=”赋值，always@(posedge clk)中用“<=”赋值。
规则19：组合逻辑块中避免Latch产生
在always@*中，变量若没有提前设定初值，if中没有else，或case中没有default，综合时，就会产生Latch，影响时序分析，影响电路功能。需要避免。
若需要Latch，则需单独说明。
四、复位规范
规则20：复位模块使用异步复位同步撤销。
为保证recoverytime和removaltime两个时间约束，需要使用异步复位、同步撤销的复位电路。复位电路代码如下图所示。
图 13复位模块示例图
规则21：模块内部使用同步复位，顶层复位模块提供高、低同步复位信号。
按照Xilinx官方建议，为避免异步复位信号，扇出过大，占用时钟树资源，提倡同步高电平复位，甚至不需要复位。不用复位较难，故模块内部使用同步复位。
在有些设计中，无法保证全部都是高电平复位，故在复位模块设计时，同时给出该时钟的同步高低电平复位：clk_100m；rst_100m；rst_n_100m；
图 14顶层模块复位示例图
规则22：注意各时钟复位撤销次序
如上图所示，可以在aresets中更改复位撤销次序，由此可见，areset将控制所有复位，撤销时，rst_100m先撤销，rst_125m后撤销，最后是rst_200m撤销。
五、多时钟规范
规则23：单位宽信号跨时钟域需要使用双寄存器同步，或者使用异步FIFO同步
当信号跨时钟域时，不可避免的会出现亚稳态。亚稳态主要是寄存器特性导致。MOS版的寄存器如下图所示，主要由反相器和传输门组成。信号能够锁存，主要是非门作用，而非门结构及特性如下图所示。
假定非门特性为y=f(x)；f(0.4)=0.6； f(0.6)=0.3；。
若clock上升沿到来时，采集到了中间电平，如0.4v，那么f(0.4)=0.6 ; f(f(0.4))=0.4；f(0.4)=0.6 ; f(f(0.4))=0.4；若非门特性非常理论对称，则输出也是中间电平；实际上并不对称有些差异，可想而知，电平会经过两个非门无限次迭代，最终收敛稳定。非门上下mos管越不对称，收敛越快。所以ASIC会将2个做的不对称。
若只有1级寄存器，输出的Q，还处于迭代中，无法满足后面的逻辑时序；经过2级迭代，会令收敛时间大幅降低，可以满足后续逻辑时序。故跨时钟必须要两级寄存器同步。
图 15寄存器原理图
图 16非门原理图
双所存，可以保证单位宽信号无误跨时钟域传输。
规则24：使用异步FIFO进行多位宽信号跨时钟域
多位宽数据跨时钟域传递时，应使用异步FIFO，尽量不要跨时钟域使用，因为添加约束时，需要将这些路径faultpass掉。当信号多时，将是一个复杂的工作。
所以多位宽信号使用异步FIFO进行跨时钟域。
另外，若跨时钟域寄存器太多，可以在架构上考虑，将前面的总线信号，进行跨时钟域传输。
规则25：使用时钟使能模拟低频时钟
有些时候，某些模块时钟需求较低，而内部工作时钟较高，若使用较低时钟，会占用一部分时钟资源，还牵扯数据跨时钟域问题，这时候可以考虑由内部高频工作时钟，产生低频时钟使能，而低频模块工作时，寄存器工作在高频使能，但是由时钟使能控制更新。如下图串口发送逻辑代码。
图 17使用时钟使能模拟低频时钟
